Realizzazioni

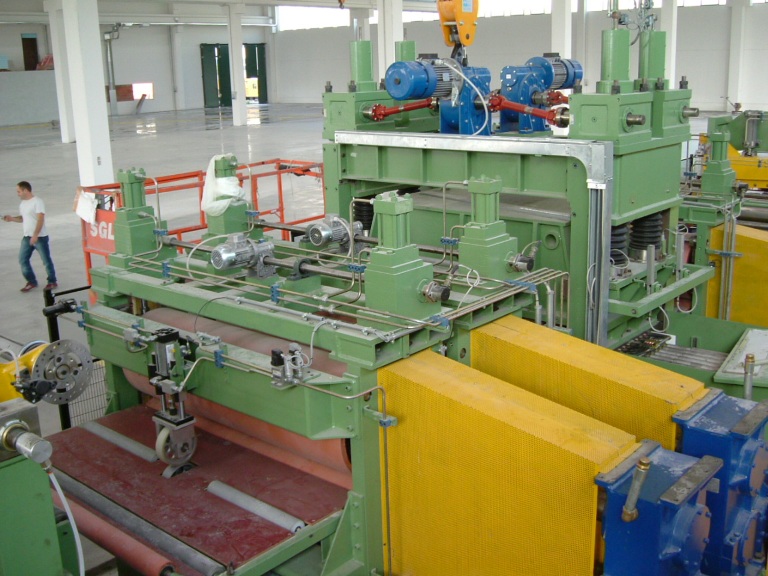

Linea tensionatura con sistema di scarto automatico

Linea taglio trasversale personalizzata come da richiesta cliente.

Tensionatura lamiera

Luogo: Verona

Realizzato: 2005

Linea taglio trasversale sotto tensione:

Composizione linea:

• Svolgitore motorizzato in corrente continua con sistema guida bordo.

• Cesoia intestatrice

• Cesoia refila bordi con avvolgisfrido baluccatore fuori linea.

• Sistema tensionatura composto da un rullo ingresso spianatrice e due rulli in uscita. Il calcolo dei tiri nelle modalità di lavoro normale e sottotensione avviene in modo automatico, in base al tiro specifico richiesto.

• Spianatrice con rulli diametro 63 per produzione da 0,4mm a 4mm

• Cesoia rotante con controllo taglio UNICO ltd. Scambio ordini e dati di produzione in modo automatizzato da e per ufficio. Possibilità di tagliare in modo no-stop anche tra ordine e ordine (misure diverse). Selezione encoder di taglio sopra o sotto in materiale.

• Impilatore composto da 4 box, due per la prima scelta e due per la seconda scelta. L’operatore invia a scarto il materiale difettoso in modo manuale scegliendo se inviare a box di seconda scelta o al box di scarto (con misure di taglio diverse da quella di produzione) oppure in modo automatizzato. Questa funzione sfrutta un sensore che riconosce appositi segnali posti sul bordo del materiale. Automaticamente all’arrivo dello scarto, la cesoia taglierà la misura preimpostata come seconda scelta e, sempre in modo automatico, il foglio verrà inviato al box di seconda scelta.

• Cesoia volante (da inserire in linea in caso di necessità) per tagliare fogli a trapezio.

File allegato: tensionatura.pdf (PDF, 90Kb)
